低溫雙色紅外測溫儀DSR55N
規格：低溫雙色紅外測溫儀DSR55N, 300-2300°C
單位：
瀏覽次數：1178
性能標簽：
圓形低溫雙色紅外測溫儀DSR55N, 300-1100°C, 350-1400°C, 400-1600°C, 500-2300°C, 圓形外殼, 低溫雙色, DSR55N, 透鏡瞄準, 激光瞄準, 彩色視頻瞄準
產品詳細描述
圓形外殼、低溫、雙色紅外測溫儀DGR55N
測溫范圍：
300~1100°C, 350~1400°C,
400~1600°C, 500~2300°C
主要特征：
-
測溫范圍：300~1100°C，350~1300°C，400~1600°C，500~2300°C
-
快速響應時間：5ms~100s，可調節
-
固定焦距250,650,2000,4000
-
瞄準方式：激光瞄準、透鏡瞄準，視頻瞄準(視頻瞄準時工作溫度0~45°C)
-
帶就地顯示屏及參數調整按鈕
-
0/4~20mA模擬輸出
-
RS485通信接口(Modbus RTU)，可將55系列集成到現有測控系統中
-
最小值/最大值存儲
-
電隔離開關輸出
-
防護等級IP65
性能指標
| 型號 | DGR55N |
| 測溫范圍 (距離系數) |
300~1100°C(100:1) |
| 350~1300°C(133:1) | |
| 400~1600°C(200:1) | |
| 500~2300°C(300:1) | |
| 主要用途 | 低溫、雙色紅外測溫儀 |
| 光譜范圍 | 1.5~1.9 μm |
| 光學系數 | 固定焦距250, 650, 2000, 4000 |
| 距離系數 | 100:1,133:1,200:1,300:1 |
| 最小光斑直徑 | 0.8mm |
| 測量誤差1 | 0.5 %測量值(°C)+1K |
| 重復精度1 | 0.2%測量值(°C)+0.5K |
| NETD2 | 0.1K1 |
| 透過率 | 50~100% |
| 響應時間(t95) | 最小5ms3，可調，可達100s |
|
坡度 |
0.800~1.200 |
| 發射率 | 0.050~1.000， 通過通信接口調整 |
| 輸出信號 | 0/4~20 mA,軟件切換，最大負荷:500Ω |
| 瞄準方式 | 激光瞄準,645~660 nm, class II, < 1 mW，透鏡瞄準，彩色視頻瞄準 |
|
開關輸出/ 開關閾值 |
1個光耦繼電器, RLoad 最小48Ω (電隔離) / 在測溫范圍內可調 |
| 可調參數 |
通過通信接口及軟件可調整: 發射率(和坡度)、透過率、環溫補償、響應時間、存儲設置、子測溫范圍、切換輸出的切換閾值，電動調焦； 通過后部按鍵及就地顯示器，僅可調整比色系數或坡度。 |
| 供貨范圍 | DGR55N探頭 ,操作手冊, 檢測單, 軟件PYROSOFT Spot, 無連接電纜(請單獨訂貨) |
固定焦距
| 固定焦距 | ||||||
| 測量距離 a [mm] | 250 | 650 | 2000 | 4000 | ||
| 溫度范圍 | 距離系數 | 光圈直徑D[mm] | 光斑直徑 M [mm] | |||
| 300~1100 °C | 100:1 | 6.0 | 2.5 | 6.5 | 20 | 40 |
| 350~1400 °C | 133:1 | 6.0 | 1.9 | 4.9 | 15 | 30 |
| 400~1600 °C | 200:1 | 6.0 | 1.3 | 3.5 | 10 | 20 |
| 500~2300 °C | 300:1 | 6.0 | 0.8 | 2.2 | 6.7 | 13 |

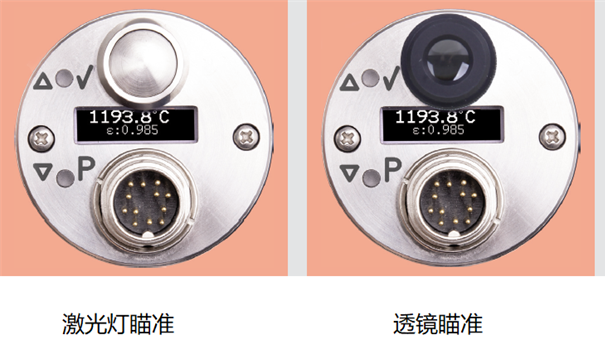

瞄準方式：激光燈瞄準、透鏡瞄準
德國DIAS低溫、雙色紅外測溫儀
1、方形、低溫雙色紅外測溫儀(集成式)DGR10N，測溫范圍300~2300°C(溫度分段)
2、圓形、低溫雙色紅外測溫儀DGR55N, 測溫范圍300~2300°C(溫度分段)
3、光纖式、低溫雙色紅外測溫儀DGRF11N, 300~2300°C(溫度分段)
