玻璃專用型紅外測溫儀, DT40G
規格：DT40G
單位：臺
瀏覽次數：15208
性能標簽：
玻璃專用型紅外測溫儀 , DT40G , 二線制 , 5.14 μm , 100~1300 °C , 200~1400°C , 500 ~ 2500°C , 已經大量使用在錫槽、退火窯上
產品詳細描述
低價格、玻璃專用型，大陸最少100條玻璃生產線的應用
德國高質量的保證
常備庫存數量：>50套; OEM用戶、設計公司的最佳選擇
每條生產線贈送一根DIAS生產的USB通信電纜線，方便最終用戶調整紅外測溫儀參數
免費軟件PYROSOFT SPOT
主要性能：
- 數字2線制紅外測溫儀，測溫范圍100°C~2500°C
- 玻璃專用波長：5.14μm
- USB通信接口，直接連接到計算機，無需供電
- 最大值和最小值存儲或最大值存儲
- 不銹鋼外殼
典型應用有：
浮法玻璃、平彎鋼化玻璃、汽車玻璃、太陽能玻璃、壓延玻璃、超白玻璃、家電玻璃、器皿玻璃 ...... 等
性能指標一覽
|
技術數據 |
|
|
型號 |
DT40G |
|
測溫范圍 |
100~1300°C |
|
|
200~1400°C * |
|
|
500~2500°C * |
|
子測溫范圍 |
在測溫范圍內可調, 最小跨度50°C |
|
光譜范圍 |
5.14µm |
|
光學系數 |
100,300,800,1200 |
|
距離系數 |
50:1 |
|
測量誤差1 |
1.0%測量值或1 K |
|
重復精度1 |
0.5%測量值或1 K |
|
NETD2 |
0.1°C |
|
響應時間(t95) |
60ms, 可調，達100 s |
|
發射率 |
0.200~1.000 |
|
存儲方式 |
最大值或最小值存儲, 可通過通信接口調整 |
|
輸出信號 |
4~20 mA, 線性,最大負荷: 600 Ω @ 24 V |
|
通信接口 |
電隔離 USB 通信接口 |
|
瞄準 |
無瞄準或可選激光瞄準燈，* 可選內置LED瞄準燈 |
|
軟件 |
Windows®下PYROSOFT Spot, 可選: PYROSOFT Spot Pro |
|
可調參數 |
發射率, 響應時間, 溫度單位°C或°F 存儲方式, 子測溫范圍,可通過接口和軟件調整 |
|
供電電源 |
24VDC±25 %, 殘留紋波 500 mV, LED 瞄準燈: 7~30VDC, < 200 mW |
|
功耗 |
最大0.6 W (無瞄準燈) |
|
運行溫度 |
0~70°C |
|
存儲溫度 |
–20~70°C |
|
重量 |
約 450g |
|
尺寸 |
螺紋M40x1.5, 長度 125mm |
|
外殼 |
不銹鋼，帶插座 |
|
防護等級 |
IP 65 (符合DIN EN 60529和DIN 40050) |
|
CE認證 |
遵守EU規范 |
|
供貨范圍 |
DT 40L/DT 40F/DT 40G/DG 40N / DS 40N, 操作手冊, 安裝螺母,檢測單 |
|
|
Windows®下PYROSOFT Spot，連接電纜需單獨訂貨 |
|
1. 經過黑體爐標定, Tamb=23°C, ε=1, t95=1s, 取最大值 2. 噪聲等溫差. * 可選內置LED瞄準. |
|
機械、電氣、光學附件
| 機械附件、電氣附件、光學附件 | |
| 5芯連接電纜 | 長度: 2m, 5m, 10m, 15m, 20m, 25 m 或 30 m |
| USB連接電纜 | 1.8m屏蔽電纜 |
| 供電電源 | 24 VDC, 0.6 A |
| 安裝支架 | 固定式 或 可調式 |
| 空氣吹掃器 | 不銹鋼，空氣壓力0.1~0.5bar,無油 |
| 水冷套 | 不銹鋼，帶空氣吹掃器 |
| 真空法蘭 | KF16，帶硒化鋅窗口 |
| 激光瞄準燈 | 帶螺紋 (僅適用于不帶內置LED瞄準燈的紅外測溫儀) |
| DHP 1040 | 紅外測溫儀用手持式編程器 |
| 激光抑制器 | 940nm或1064nm激光抑制器，用于DG40N、DS40N |
DT40G機械附件安裝及組合安裝
參見：40系列機械附件安裝組合
現場安裝圖片

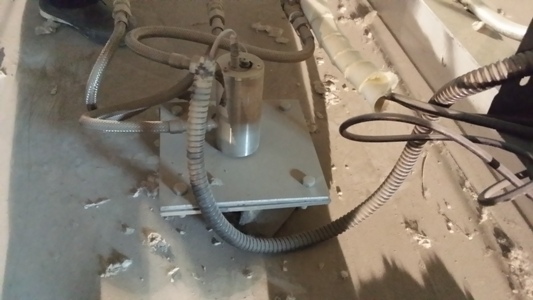

安裝在浮法玻璃退火窯A區的DT40G紅外測溫儀

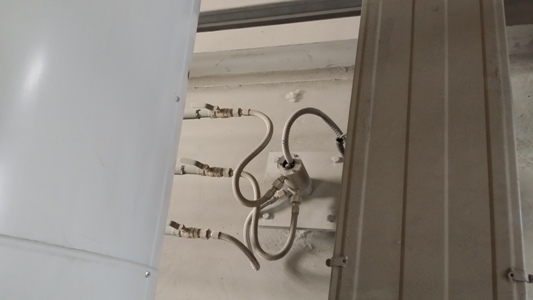

安裝在浮法玻璃退火窯B區的DT40G紅外測溫儀

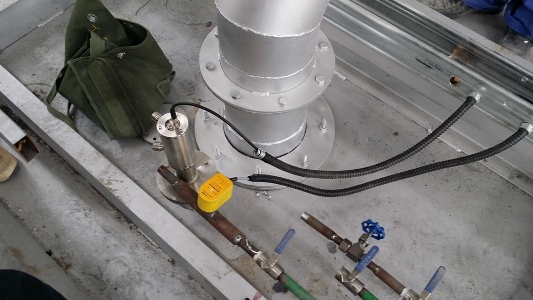

正在安裝的浮法玻璃退火窯出口的DT40L紅外測溫儀
光學鏡頭類型V，VI，VII，VIII
| 光學系數(100、300、800、1200) | |||||||||
| 光學系數100(光圈D=15mm或13mm) | 光斑尺寸M(mm) | ||||||||
| 型號 | 瞄準燈 | 測量距離 | 0 | 50 | 95 | 150 | 200 | 250 | 300 |
| DT40G(100~2500°C) | 無 | 15.0 | 7.9 | 1.6 | 11.0 | 20.0 | 28.0 | 37.0 | |
| DT40G(200~2500°C) | LED | 13.0 | 7.1 | 1.7 | 11.0 | 18.0 | 26.0 | 34.0 | |
| DT40F(400~2500°C | LED | 13.0 | 7.2 | 2.0 | 12.0 | 19.0 | 27.0 | 35.0 | |
| 光學系數300(光圈D=15mm) | 光斑尺寸M(mm) | ||||||||
| 型號 | 瞄準燈 | 測量距離 | 0 | 100 | 250 | 260 | 400 | 500 | 600 |
| DT40G(100~2500°C) | 無 | 15.0 | 10.8 | 4.6 | 4.2 | 15.0 | 22.0 | 29.0 | |
| DT40G(200~2500°C) | LED | 15.0 | 11.0 | 4.5 | 5.3 | 17.0 | 25.0 | 32.0 | |
| 光學系數800(光圈D=15mm) | 光斑尺寸M(mm) | ||||||||
| 型號 | 瞄準燈 | 測量距離 | 0 | 300 | 500 | 600 | 800 | 1000 | 1200 |
| DT40G(100~2500°C) | 無 | 15.0 | 14.6 | 14.4 | 14.3 | 14.0 | 18.0 | 24.0 | |
| DT40G(200~2500°C) | LED | 15.0 | 14.6 | 14.4 | 14.3 | 14.0 | 18.0 | 24.0 | |
| 光學系數1200(光圈D=15mm) | 光斑尺寸M(mm) | ||||||||
| 型號 | 瞄準燈 | 測量距離 | 0 | 600 | 1000 | 1200 | 1500 | 2000 | 2400 |
| DT40L(-40~1000°C) | 無 | 15.0 | 19.5 | 22.5 | 24.0 | 33.8 | 50.0 | 63.0 | |
紅外測溫儀軟件：
1. 紅外測溫儀參數設置和數據記錄軟件：PYROSOFT Spot
2. 紅外測溫儀參數設置、數據記錄、聯網專業版軟件：PYROSOFT Spot Pro
參數設置和顯示用手持式編程器： 手持式編程器DHP1040
德國DIAS紅外測溫儀 40系列接線示意圖：
