642系列IntelliSwitch II™全自動電子氣體切換系統

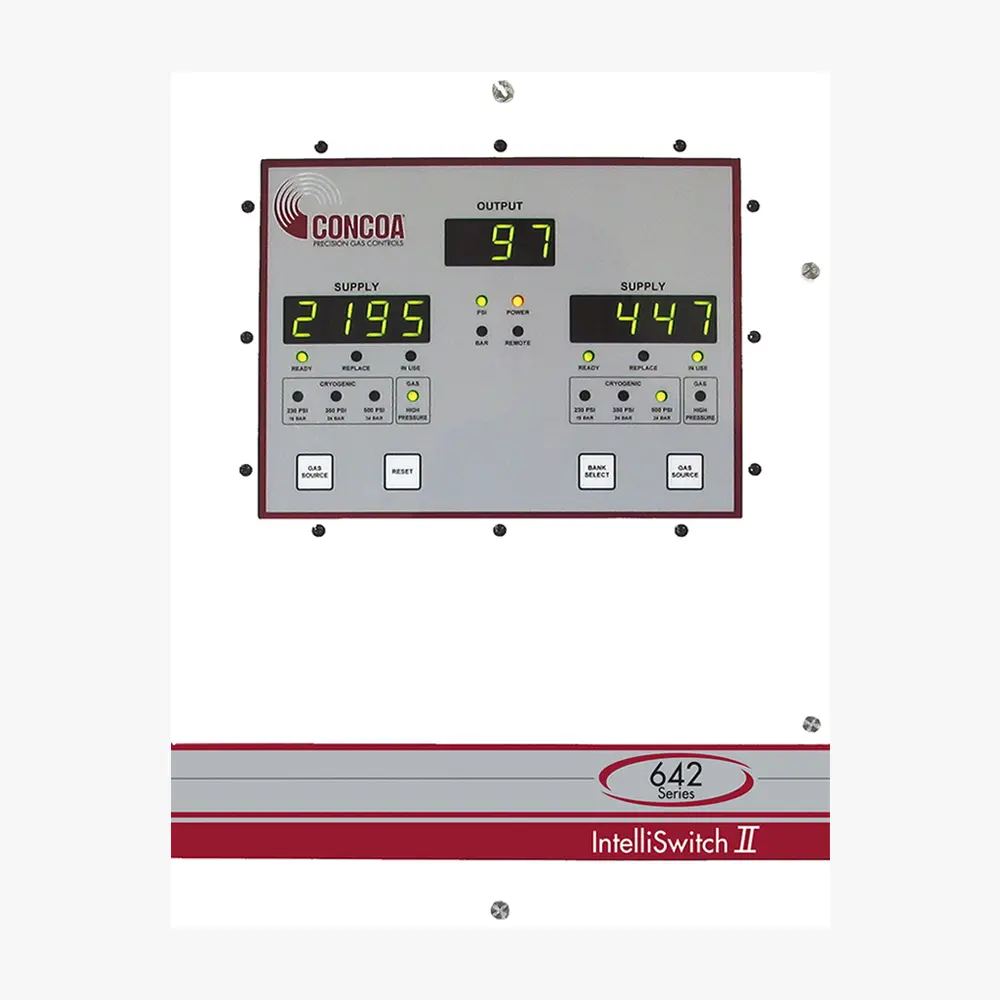

規格：642系列IntelliSwitch II™, 圖示型號6423007-01-1010
單位：
瀏覽次數：5579
性能標簽：
642系列電子氣體切換系統IntelliSwitch II™, 集成氣體管理系統解決方案，全自動切換系統，I-LINK™通信，最大入口3000PSIG，Cv=1.0，氣體配送系統, 圖示型號6423007-01-1010
產品詳細描述
642系列IntelliSwitch II™系列集成式氣體管理系統解決方案
基于網絡的IntelliSwitch II™氣體切換系統為CONCOA集成氣體管理系統解決方案。Intelliswitch II™ 提供從液態氣罐或高壓氣瓶的連續壓力和流量控制，可以通過一個簡單的按鍵或通過CONCOA專利I-LINK™ 通信來選擇。系統軟件可以激活遠程診斷和實時過程控制。CONCOA久經考驗的軟件邏輯可以通過排除液態氣罐排氣損失或多余的殘留物降低氣體每年損耗。從而使得本Intelliswitch II 系統稱為過程工業和金屬加工行業氣體控制的最合適選擇。
先進特征
- 集成的網絡服務器，確�？梢赃h程操作
- 內置以太網連接，無縫網絡集成
- 集成的Email功能，24/7 小時監視
- 低損耗氣體技術，減少殘留物
- 電子節氣功能，減少液態氣罐排氣損失
- NEMA-4控制柜，安裝簡單
- 集成平衡主閥管道調壓閥，確保整體過程控制
應用
- 煉鋼煉鐵行業：氬氣, 氮氣和氧氣
- 金屬加工：氬氣,CO2, 氮氣和氧氣
- 化工和煉油行業：空氣, 氮氣和氧氣
- 國防和航空：空氣，氬氣，CO2，氮氣，氦氣
材料
- 調壓閥和閥閥體：黃銅棒
- 閥座：Neoprene和Viton®
- 密封：PTFE和Viton®
- NEMA 4外殼：粉末涂層鋼
性能指標
- 過濾器：40微米
- 最大入口壓力：3,000 PSI (210 BAR)
- 溫度范圍：0-140 °F
- 機械連接：½” FNPT入口和出口
- 通信接口：雙通道常閉/常開輸出繼電器報警觸點，RS485輸出接頭，以太網接口
- 重量：67 Lbs.(30.4 kg)
- 流量系數：Cv = 1.0
- 供電要求：100-240 VAC 50/60 Hz @0.55A
訂貨信息
| 642 | A | B | C | D | E | F | G | H |
| 系列 | 出口壓力 | 軟管氣瓶接頭 | 壓力設置 | 裝配 | 左側接頭 | 左側站數 | 右側接頭 | 右側站數 |
| 3: 0-100PSIG(0-7 BAR) | 0: 無 | 0: 出廠缺省值 | 7: 3000 PSIG入口 | 1: 1/2" FNPT 接口* | 0: 1/2"FNPT接口 | 1: 1/2" FNPT 接口* | 0: 1/2"FNPT接口 | |
| 4: 0-150 PSIG(0-10 BAR) | 1: CGA 580(惰性氣體) | 1: 100 PSIG(7 BAR) | 8: 3000 PSIG 入口，帶管道泄壓閥* | 2: 單個72"軟管 | 1: 1 | 2: 單個72"軟管 | 1: 1 | |
| 5: 0-200 PSIG(0-15 BAR) | 2: CGA 320(CO2) | 2: 150 PSIG(10 BAR) | *保護設備。 需要選擇適當大小的泄壓。 | 3: 主閥，帶單個72"軟管 | 2: 2 | 3: 主閥，帶單個72"軟管 | 2: 2 | |
| 3: CGA 540(O2) | 3: 200 PSIG(15 BAR) | 4.微型匯流排，帶72"軟管 | 3: 3 | 4.微型匯流排，帶72"軟管 | 3: 3 | |||
| 4: CGA 346 (空氣) | 4: 250 PSIG(17 BAR) | 5: 主閥，帶微型匯流排及72"軟管 | 4: 4 | 5: 主閥，帶微型匯流排及72"軟管 | 4: 4 | |||
| 5: CGA 590(工業氣體) | 5: 300 PSIG(20 BAR) | 6: 628系列匯流排，帶36"軟管 | 5: 5 | 6: 628系列匯流排，帶36"軟管 | 5: 5 | |||
| 6: DIN 6 (惰性，氦氣及CO2) | 6: 350 PSIG(25 BAR) | *僅適合左側站數=0 | 6 :6 | *僅適合右側站數=0 | 6 :6 | |||
| 7: DIN 9(O2) | 7: 400 PSIG(28 BAR) | 7: 7 | 7: 7 | |||||
| 8: DIN 10(氮氣) | 8: 425 PSIG(30 BAR) | 8: 8 | 8: 8 | |||||
| 9: BS 3(空氣、氬氣、氦氣及O2) | ||||||||
| A: BS 8(CO2) | ||||||||
| C: 無入口接頭，帶系繩軟管 |
選項
| 訂貨號 | 選件 | 描述 |
| 5750025-01-24V | Altos 2™遠程報警系統 | 在供氣罐耗盡時給遠程位置提供聲光報警 |
| 52L系列排氣微型匯流排 | 排氣匯流排包 | 壁掛式匯流排，用于均衡液態氣瓶匯流排集管的壓力 |
| 52系列Maniflex™匯流排 | 模塊化匯流排包 | 52B (黃銅), 52C (鍍鉻黃銅), 及52S(不銹鋼) 系列Maniflex匯流排系統，允許將無限數量的匯流排站連接到單個集管 |
| 518 1625 | 切換系統落地支架 | 安全安裝，固定任意切換系統和2個氣瓶 |
| 830 7437 | 匯流排落地支架 | 支持2個標準長度12" (304.8mm)連續安裝延長匯流排 |
| 830 7439 | 自動切換系統落地支架 | 支持AutoSwitch/IntelliSwitch外殼 |
